Software mexicano · Elemento finito
Barras, placas y sólidos en el mismo análisis. NodoFEM resuelve cimentación + estructura juntas — sin partir el modelo, sin ligas rígidas. Con NTC-2023 y CFE integrados de origen, y análisis no lineal en el mismo solver.
Corrida real verificable: 49,995 nodos · 299,970 GDL · 4 casos de carga. Windows 10/11 64-bit · Descarga sin pedirte tarjeta bancaria · Soporte en español.
Lo que la competencia parte en 2–3 modelos, NodoFEM lo corre una vez.
Diferenciador #1
Cimentación sólida y muros/losas shell comparten nodos en una sola K monolítica. El asentamiento sale del análisis — no lo supones con resortes.
Ver cómo funciona ↓Diferenciador #2
Cada análisis reporta nodos, GDL, casos y ec/s. Nada de caja negra: lo que ves en el diálogo es lo que firmas.
Ver corrida real ↓Diferenciador #3

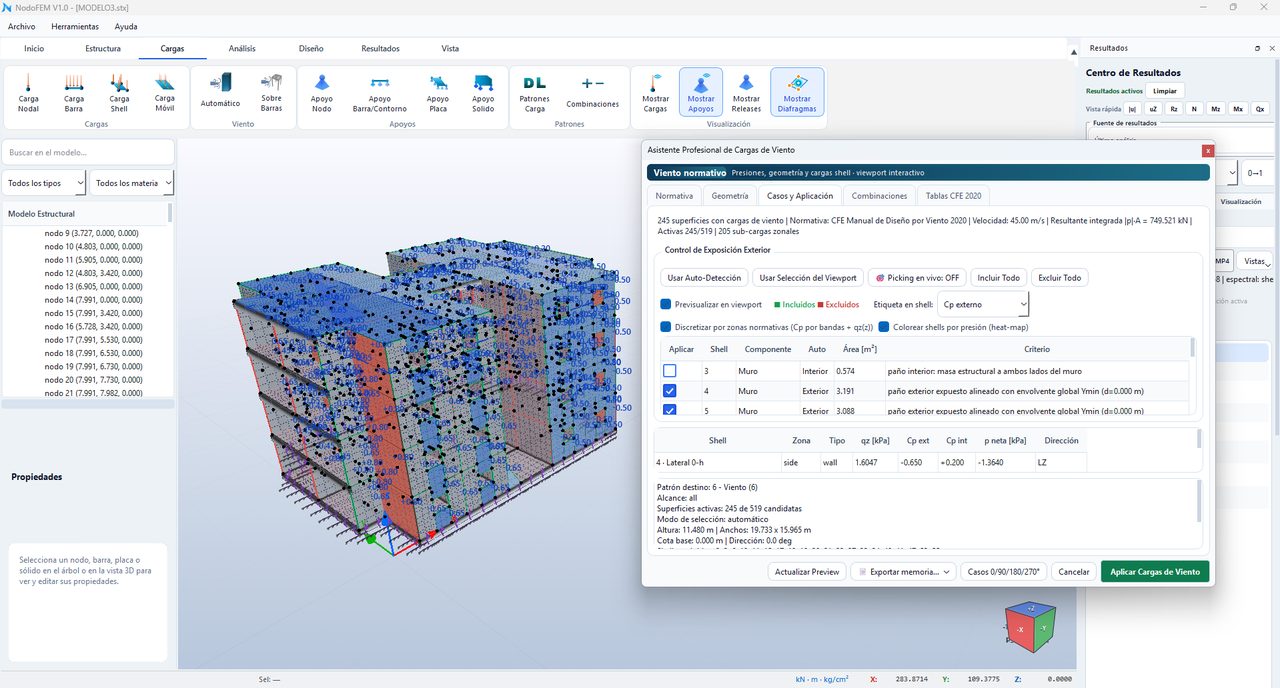

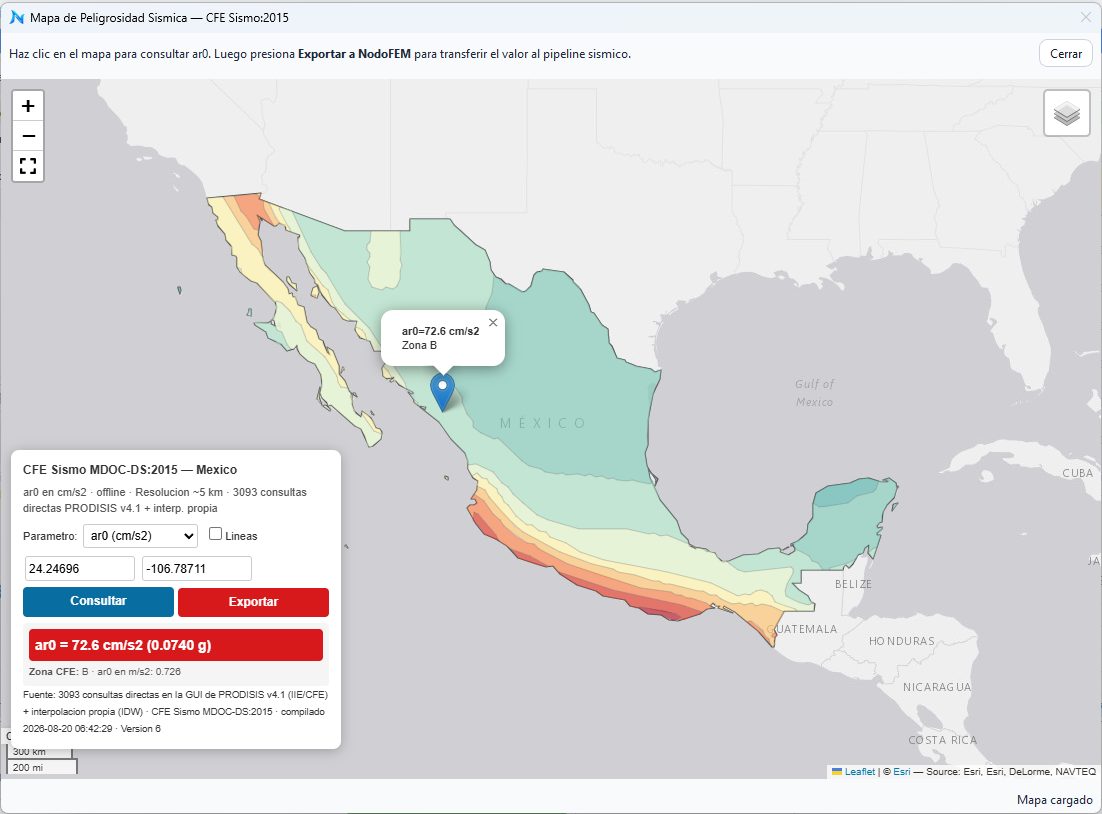

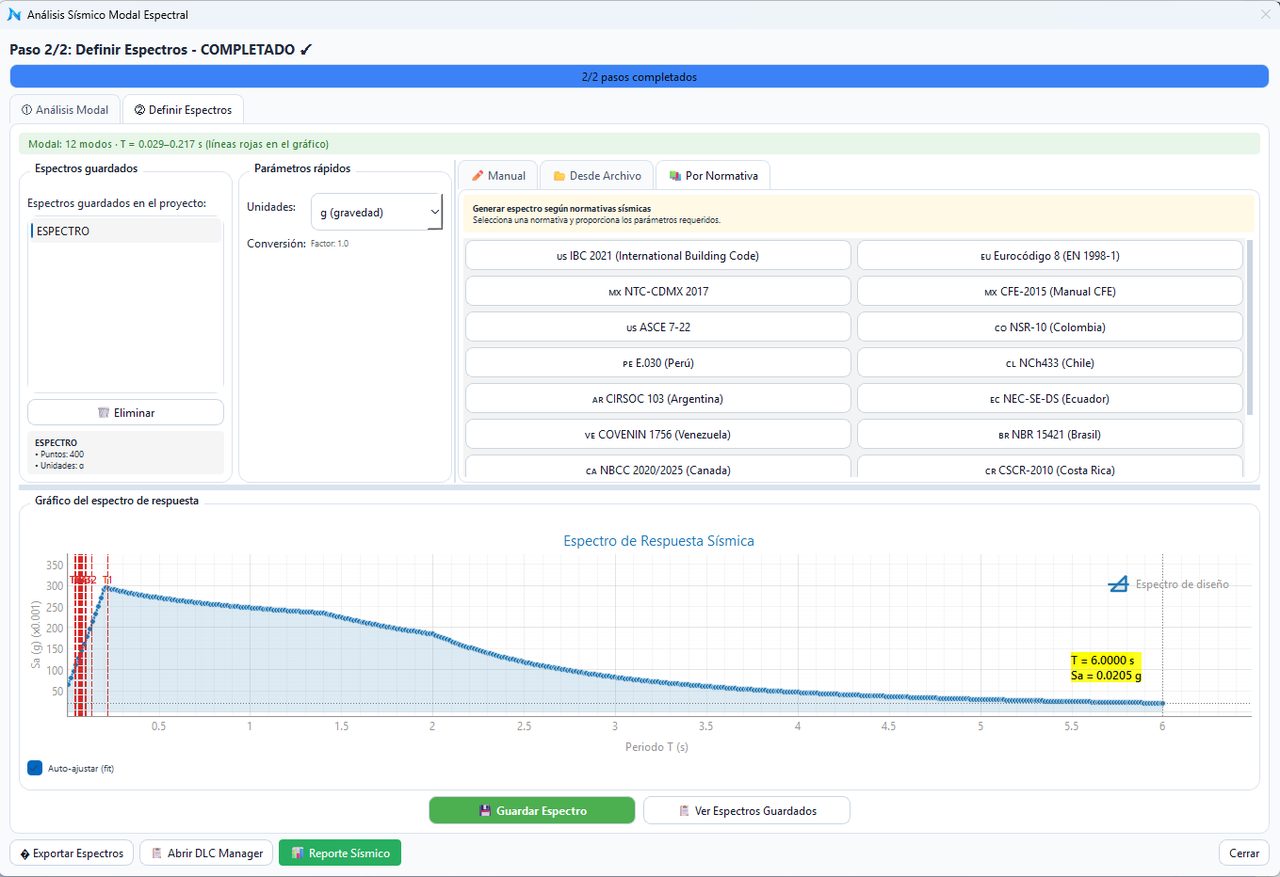

Asistente CFE 2020 con auto-detección de superficies + espectros NTC/CFE/Latam y mapas clicables que exportan al pipeline.

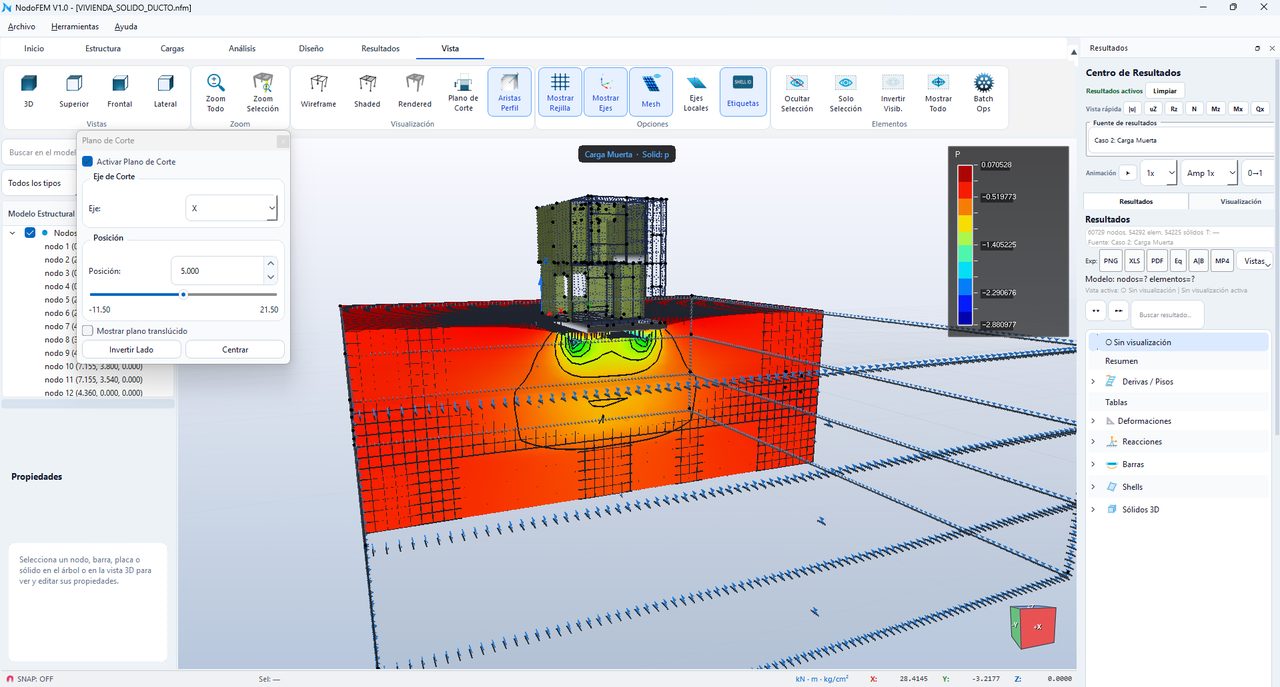

Ver evidencias ↓Acoplamiento monolítico shell–sólido
La mayoría te obliga a elegir: o modelas la losa/muro con shells o el suelo con sólidos, y luego los “pegas” con resortes o ligas rígidas que inventan rigidez. NodoFEM ensambla shell MITC4+ con 6 GDL/nodo (incluye drilling) y sólido brick de 3 GDL/nodo en una sola matriz, con compatibilidad rotación–traslación energéticamente consistente.
Detalle técnico para revisores: transición shell→sólido con interpolación de rotaciones a desplazamientos del brick, condensación local en la interfaz, una sola factorización PARDISO para todos los casos.
Análisis no lineal · Alcance real
El comportamiento inelástico se declara en el modelo (secciones de fibra, materiales histeréticos, efectos P-Δ) y corre en el mismo solver. Los resultados son curvas, rótulas y umbrales de desempeño — no una sola cifra.
Estático no lineal
Dinámico no lineal
Trayectoria de equilibrio
Materiales y secciones
Steel01/02 (Giuffré-Menegotto-Pinto con efecto Bauschinger), Concrete01/02, Hysteretic, Pinching4 y Takeda. Secciones de fibra en barras y shells en capas para muros y placas.
Evaluación sísmica
Análisis dinámico incremental con múltiples registros a intensidades crecientes, curvas IDA y curvas de fragilidad por estado límite.
Respaldo técnico
Comparación contra OpenSeesPy con modelos equivalentes y estudios propios (marcos de concreto de 4/8/12 niveles: método normativo vs. N2 vs. NLTHA, índice de daño de Park-Ang con registros sísmicos mexicanos).
El análisis no lineal (pushover, NLTHA, IDA y PBD) está disponible en la edición ADVANCED.

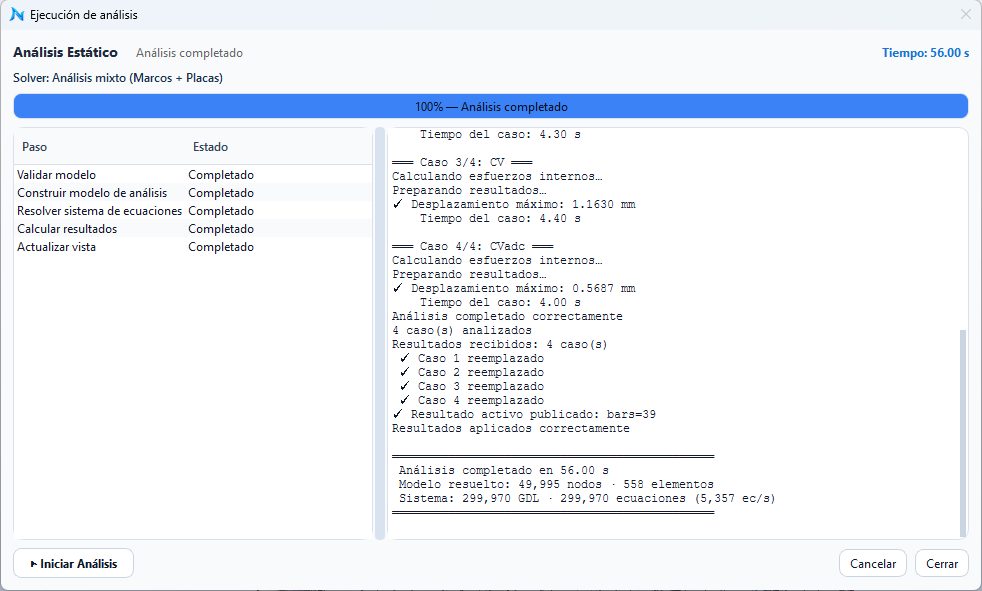

Prueba de velocidad honesta
Análisis mixto marcos + placas, solver paralelo CPU/GPU con PARDISO. El diálogo reporta por caso (desplazamiento máximo, tiempo) y publica resultados de barras y shells al terminar.
*Throughput de la corrida fotografiada en equipo de referencia del cliente. El tiempo total depende de tu CPU/RAM — por eso mostramos ec/s, no solo segundos.
Verificación del elemento
Batería MacNeal-Harder / Cook (1985/1974): el estándar para probar que un elemento shell no sufre shear locking ni sensibilidad a distorsión. Tres densidades por caso, mismo solver que descargas.
| Caso | Malla | Nodos | Calculado | Referencia | Error |
|---|---|---|---|---|---|
| V-27 patch test* | 5 elementos irregulares | 8 | 0.000195 | 0.000195 | 0.000% |
| V-28 viga recta | 12×2 | 39 | 0.10734 | 0.10809 | 0.70% |
| 24×4 | 125 | 0.10758 | 0.10809 | 0.47% | |
| 48×8 | 441 | 0.10739 | 0.10809 | 0.65% | |
| V-29 viga curva 90° | 24×2 | 75 | 0.08825 | 0.08734 | 1.04% |
| 48×4 | 245 | 0.08831 | 0.08734 | 1.11% | |
| 96×8 | 873 | 0.08795 | 0.08734 | 0.69% | |
| V-30 Cook* | 8×8 | 81 | 24.46 | 23.9 | 2.36% |
| 16×16 | 289 | 24.84 | 23.9 | 3.95% | |
| 32×32 | 1,089 | 25.02 | 23.9 | 4.70% | |
| V-31 tensión constante* | 8×4 | 45 | 100.0 | 100.0 | 0.000% |
*V-27 (patch test) y V-31 (tensión uniforme) son exactos por construcción: una malla basta, el elemento reproduce el campo sin error. *Cook no tiene solución cerrada: 23.9 es el valor convergido citado en literatura (rango publicado 21–26 según formulación); nuestro elemento converge a ~25.0, dentro del rango y del lado conservador. Protocolo de verificación disponible para revisores a solicitud.
La suite oficial NAFEMS lineal-elástica (LE1, LE10, LE11) está en roadmap y se publicará con el mismo formato.
Benchmarks tipo NAFEMS
Pruebas equivalentes a NAFEMS LE1 (membrana elíptica) y LE10 (placa gruesa), Rev. 3 1990: la misma geometría, la misma carga, el mismo punto de control. Sin mallas a modo.
| Prueba | Malla | Nodos | Calculado | Referencia | Error |
|---|---|---|---|---|---|
| LE1 membrana elíptica, sy en D | 2×4 | 15 | 78.01 MPa | 92.7 MPa | 15.8% |
| 4×8 | 45 | 88.25 MPa | 92.7 MPa | 4.8% | |
| 8×16 | 153 | 93.24 MPa | 92.7 MPa | 0.58% | |
| LE10 placa gruesa sólida, sy en D | 6×4×2 | 105 | −2.70 MPa | −5.38 MPa | 49.9% |
| 12×8×4 | 585 | −3.99 MPa | −5.38 MPa | 25.9% | |
| 24×16×5 | 2,550 | −4.50 MPa | −5.38 MPa | 16.4% | |
| 36×24×6 | 6,475 | −4.70 MPa | −5.38 MPa | 12.7% |
Cómo leerla: LE1 converge a menos de 1% con 153 nodos — el elemento membrana está sano. LE10 converge de forma monótona pero lenta: es una concentración de tensiones en borde de hueco resuelta con hexaedros lineales de 8 nodos, que requieren malla fina (los códigos que reportan <1% usan hexaedros cuadráticos de 20 nodos). Lo publicamos igual, con la curva completa a la vista. LE11 (carga térmica en sólidos) queda pendiente de carga térmica nodal en sólidos. Pruebas implementadas de forma independiente desde descripciones públicas (Rev. 3, 1990); NAFEMS® es marca de NAFEMS Ltd.
7 capturas reales del programa. Cada una demuestra una capacidad que puedes probar en el trial.
Clic en cualquier imagen para ampliarla.
Diseño y sismo con la normativa ya cargada. Sin tablas externas, sin copiar valores a mano.
Un solo instalador. Solo cambia tu licencia. Las tres incluyen análisis estático, modal, sísmico (RSA), diseño de concreto/acero, memoria PDF y exportación IFC/BIM.
Vivienda, edificios y naves medianas.
Despachos de cálculo y proyecto ejecutivo.
Ingeniería no lineal y evaluación por desempeño.
Quickstart · 5 minutos
Con el modelo de ejemplo Vivienda.nfm. Los mismos 5 pasos aplican al resto de modelos.
Paso 2 · Mallar
En el menú Análisis pulsa Generar Malla y deja el tamaño por defecto.
Paso 3 · Cargas
El modelo ya trae las cargas incluidas. En el panel izquierdo (treeview del modelo) abre Cargas y pulsa sobre la carga que quieras visualizar.
Paso 4 · Correr
En el menú Análisis pulsa Run Static – Iniciar análisis.
Paso 5 · Resultados
En el centro de Resultados selecciona la Fuente de resultados deseada; en Shells elige el resultado a inspeccionar.
Video de 90 s sin voz (solo clicks) en grabación.
Versión actual: 1.0.0 · Un solo instalador para todas las ediciones.
🔒 Instalador verificado por NodoFEM. Si tu navegador pregunta al descargar, elige Conservar: nuestro certificado de firma está en trámite y SmartScreen aún está conociéndonos.
Descarga el instalador, ejecútalo como administrador y abre el programa. Funciona en modo trial 30 días automáticamente.
La licencia nominal se ata a una PC. Si necesitas compartirla entre equipos (varias PCs pero una sola sesión a la vez) pregunta por la licencia concurrente (flotante): se toma un asiento al abrir y se libera al cerrar. Con N asientos, hasta N usuarios simultáneos.
La compra incluye 12 meses de actualizaciones y soporte. Al terminar, el programa sigue funcionando en su versión instalada; la renovación anual da acceso a nuevas versiones y soporte. Recomendamos actualizar 1–2 veces por año a la versión estable y re-analizar un modelo de control.
Reemitimos tu licencia gratis: 1 migración al año incluida. Escríbenos tu nuevo ID de equipo.
Sí, factura electrónica SAT incluida en todas las ediciones.
No. NodoFEM es software de escritorio con solver determinista de ejecución local. El análisis corre en tu equipo, reporta nodos, GDL y throughput por caso, y está verificado contra benchmarks MacNeal-Harder y tipo NAFEMS. Tus modelos permanecen en tu equipo y cada resultado es trazable para memoria firmable.
El programa sigue como Viewer gratis para siempre. Tus modelos no se pierden.
Escríbenos y te cotizamos el mismo día. Solo al comprar te pediremos tu ID de equipo (Ayuda > Gestionar licencia): es un folio de activación, no accedemos a tus datos ni archivos.
